Измерители магнитной индукции — тесламетры, выпускаемые как отечественными предприятиями, так и зарубежными фирмами, обычно комплектуются двумя типами измерительных зондов:
- поперечный или плоский зонд типа «М» (рис. 1)
- осевой зонд типа «С» (рис. 2)
Зонды типа «М» используются для измерения индукции магнитного поля, перпендикулярного рабочей поверхности чувствительной зоны зонда. И, соответственно, основные требования к такому зонду — плоскостность его рабочей поверхности и параллельность плоскости чувствительной зоны преобразователя и рабочей поверхности зонда

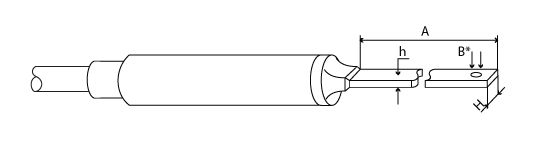

рис. 1 — плоский зонд типа «М»
* — направление воздействия индукции магнитного поля
Зонды типа «С» используются для измерения индукции магнитного поля, параллельного оси зонда. Такой зонд имеет обычно циллиндрическую форму.

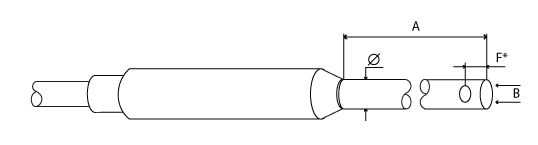

рис. 2 — осевой зонд типа «С»
* — местоположение ПХ
Таблица основных параметров измерительных зондов типов «М» и «С», выпускаемых ООО НПФ «Сенсор»
| Тип зонда | расстояние до чувствительного слоя, мм | размеры зонда, мм | размеры преобразователя Холла, мм | размеры чувствительного слоя, мм | ||
|---|---|---|---|---|---|---|
| толщина (h, мм) | длина (A, мм) | ширина (H, мм) | ||||
| M1* | 0,25 | 0,5 | 80 | 3 | 2x1,5x0,35 | 0,45x0,15 |
| M2* | 0,1±0,01 | 0,3 | ||||
| M3** | 0,25 | 0,5 | 1x1x0,35 | 0,1x0,05 | ||
| M4** | 0,1±0,01 | 0,3 | 0,45x0,15 | |||
| M5** | 0,25 | 0,5 | 80 | 3 | 1x1x0,35 | 0,45x0,15 |
| M6** | 0,1±0,01 | 0,3 | ||||
| M7** | 0,25 | 0,5 | 80 | 2 | 1x1x0,35 | 0,2x0,1 |
| M8** | 0,1±0,01 | 0,3 | ||||
| M9** | 0,02+0,05 | 1 | 65 | 7 | 20x7x0,35 | 0,3x0,1 |
| M10*** | 0,075 | 0,15 | 35 | 3 | 1x1x0,07 | 0,3x0,1 |
| C1* | 0,35 | - | 1000 | 1x1x0,35 | 0,2x0,1 | |
| C2* | 0,35 | - | 400 | 0,5x0,5x0,35 | 0,2x0,1 | |
* — корпус зонда из металла
** — корпус зонда из стеклотекстолита
*** — металлизированный полиимид
«С» — соленоидальные
Дополнительная информация
- Жало зондов «М1» имеет многослойную конструкцию: стеклотекстолит 0,2 мм, полиимидный шлейф с проводами-носителями 0,05 мм, стеклотекстолит 0,2 мм (общая толщина 0,5 мм). Жало зондов «М2» без одной позиции стеклотекстолита.
- Состав конструкции стандартного зонда: жало длиной 80 мм, ручка, кабель, разъем.
- Длина жала зонда — любая, кратная 40 мм. Увеличение длины жала зонда на каждые 40 мм от стандартной, увеличивает стоимость зонда на 10%.
- Материал ручки — любой, по желанию заказчика.
- Длина кабеля — любая, по желанию заказчика. К нему может быть поставлена соответствующая розетка или вилка.
- Зонд сопровождается паспортом на ПХЭ. Конструктивные параметры — в соответствии с таблицей или требованием заказчика.
- Стандартный разброс параметров зондов определяется стандартным разбросом параметров ПХЭ — 20%. Уменьшение разброса параметров зондов в поставляемой партии (отбор) до 5% увеличивает стоимость партии на 10%.
- срок поставки — один месяц со дня оплаты
Возможно изготовление трехмерных зондов с ПХ для измерения магнитной индукции. Цена таких зондов — договорная.
