Обогреватели «Комфорт» модульного типа
Технические данные и конструктивное исполнение
Обогреватель предназначен для подогрева одного из передних кресел автомобиля. Представляет собой законченное изделие, готовое к установке в автомобиль. Включает в себя:
- Нагревательный элемент
- Комплект автоарматуры*
Модель «00»:
- Нагревательный элемент с блоком автоматического поддержания температуры (АПТ) на 1 режим
- Комплект автоарматуры*
Модель «1Р»:
- Нагревательный элемент с блоком автоматического поддержания температуры (АПТ) на 2 режима
- Комплект автоарматуры*
Модель «2Р»:
* По желанию покупателя обогреватель может поставляться без комплекта автоарматуры.
Нагревательный элемент обогревателя «Комфорт» состоит из двух зон (для подогрева сидения и подогрева спинки).

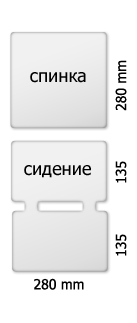

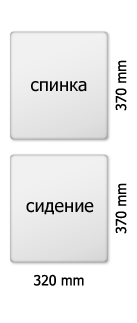

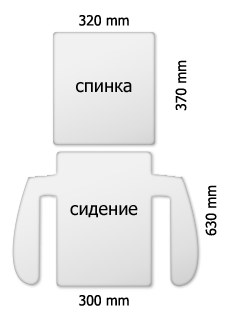

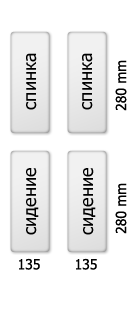

Возможен выпуск модулей четырех конструкций — двух-, трех-, четырехэлементных и модулей для кресел с поддержкой:
Основные параметры нагревательного элемента:
| Номинальное напряжение питания, В | 12 | |
| Потребляемый ток, А | Модель «00» | 3,3 |
| Модели «1р», «2Р» | 5 | |
| Номинальная мощность, Вт | Модель «00» | 40 |
| Модели «1р», «2Р» | 60 | |
| Время нагрева поверхности модуля до рабочей температуры, с | 40-90 | |
| Температура поверхности обогревателя, °С | Модель «00», не более | +55 |
| Модель «1р» | +41 | |
| Модель «2р» | +38/+43 | |
НПФ «Сенсор» имеет возможность выпускать модули любых размеров и потребляемой мощности (по техническому заданию заказчика).
Установка и подключение
Обогреватели устанавливаются в чехлах с внутренней стороны или под обивкой кресел.
- при установке обогревателей в чехлах модули вставляются в дополнительные карманы на спинке и сидении чехлов с внутренней стороны. В целях предотвращения сминания или смещения модули дополнительно могут подшиваться к чехлам. Для этого на каждом модуле предусмотрены зоны крепления
- при установке под обивку модули подклеиваются к поролоновой подкладке или прикрепляются проволочными скобами к пружинам сидений
Перед окончательной установкой в чехлы или под обивку модули соединяются между собой с использованием проводов и разъемов.
После завершения установки обогреватели подключаются к бортовой сети автомобиля.
Описание работы
Модель «00»:
Модель без блока АПТ после включения обеспечивает нагрев поверхности модулей до +55°С. После выхода температуры за пределы комфортной пользователь может выключить обогреватель. Температура модулей начнет плавно снижаться. При необходимости (после заметного её понижения) пользователь может снова включить обогреватель.
Модель «1Р»:
Блок АПТ автоматически поддерживает температуру +41°С на рабочей поверхности нагревательного элемента. При выходе на заданный режим обогреватель выключается. После некоторого снижения температуры поверхности блок АПТ снова включает обогреватель, и цикл повторяется.
Модель «2Р»:
На панели приборов автомобиля устанавливается переключатель режимов на 3 положения:
- нагрев модулей выключен
- нормальный режим (t=38°С)
- усиленный режим (t=43°С)
Блок АПТ автоматически поддерживает выбранную температуру на рабочей поверхности нагревательного элемента. При выходе на заданный режим обогреватель выключается. После некоторого снижения температуры поверхности блок АПТ снова включает обогреватель, и цикл повторяется.
Размеры и цены смотрите Прайс-лист
Гарантийные обязательства
Гарантийный срок эксплуатации — 12 месяцев со дня продажи.
